Engine Compartment Fuse Box Diagram

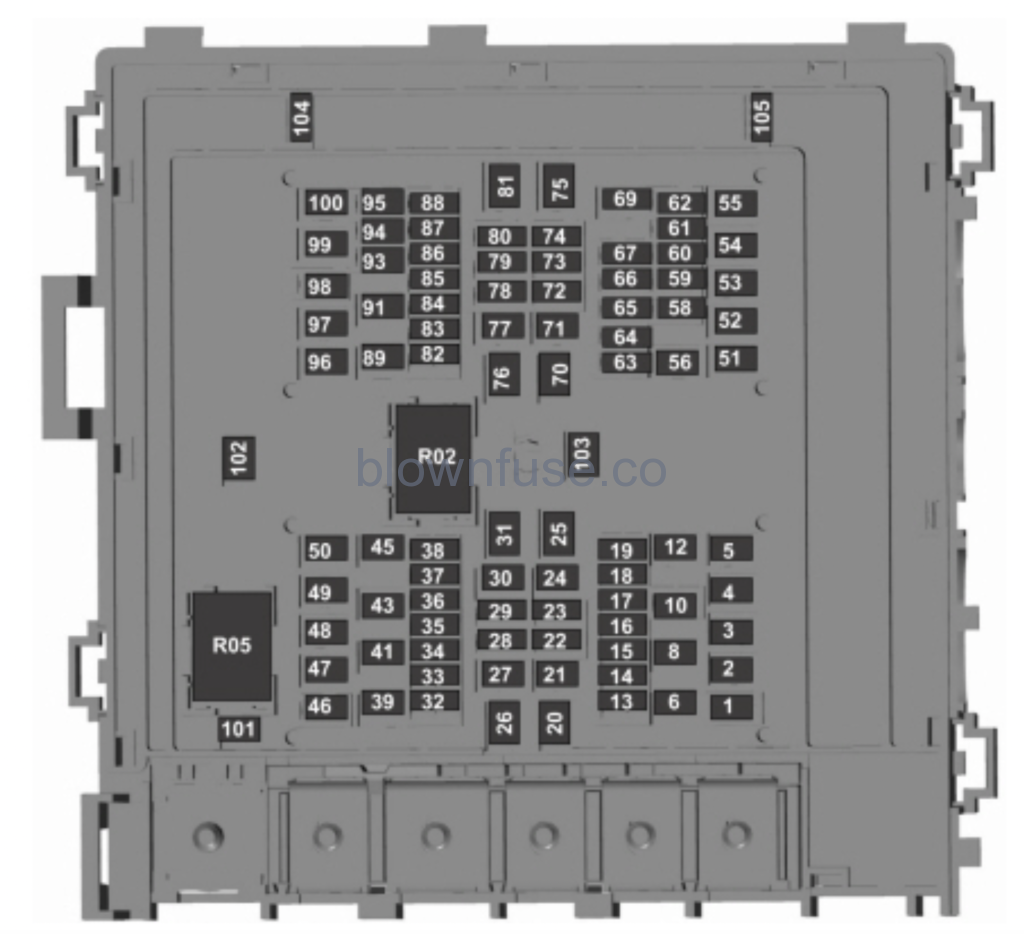

The power distribution box is in the engine compartment. It has high-current fuses that protect your vehicle’s main electrical systems from overloads.If you disconnect and reconnect the battery, you need to reset some features.

| Fuse Number | Fuse Rating | Protected Component |
|---|---|---|
| 1 | 25 A | Horn. |
| 2 | 50 A | Electric fan 1. |
| 3 | 30 A | Front wiper motor. |
| 4 | 50 A | Inverter. |
| 5 | 30 A | Starter relay. |
| 6 | 20 A | Power point #1. |
| 8 | 20 A | Power point #2. |
| 10 | 5 A | Rain sensor. |
| 12 | 20 A | Trailer tow light module. |
| 13 | 10 A | 4×4 module. Heated backlight relay coil. Heated mirror relay coil. Heated wiper park relay coil. Transmission isolation relay coil. |
| 14 | 15 A | Not used (spare). |
| 15 | 15 A | Voltage quality module run/start power. Blindspot information system. Image processing module B. Front view camera. Rear view camera. Cruise control module. |
| 16 | 10 A | Powertrain control module run/start feed. |
| 17 | 10 A | Anti-lock brake system run/start feed. |
| 18 | 10 A | Electronic power assist steering run/start feed. |
| 19 | — | Not used. |
| 20 | 40 A | Front blower. |
| 21 | 40 A | Passenger seat motors. |
| 22 | — | Not used. |
| 23 | 10 A | Alternator A-line. |
| 24 | 30 A | Trailer brake control module. |
| 25 | 50 A | Body control module power 1. |
| 26 | 50 A | Electric fan 3. |
| 27 | 40 A | Driver seat motors. |
| 28 | 15 A | Rear heated seats. Rear seat climate control module. |
| 29 | — | Not used. |
| 30 | 25 A | Trailer tow class II-IV battery charge. |
| 31 | 50 A | Power folding seat module. |
| 32 | 10 A | A/C clutch. |
| 33 | — | Not used. |
| 34 | — | Not used. |
| 35 | 20 A | Vehicle power 4. |
| 36 | 10 A | Vehicle power 3. |
| 37 | 25 A | Vehicle power 2. |
| 38 | 25 A | Vehicle power 1. |
| 39 | — | Not used. |
| 41 | — | Not used. |
| 43 | — | Not used. |
| 45 | 20 A | Front and rear washer pump. |
| 46 | 7.5 A | Family entertainment system. |
| 47 | — | Not used. |
| 48 | — | Not used. |
| 49 | — | Not used. |
| 50 | 30 A | Fuel pump. |
| 51 | 20 A | Power point #3. |
| 52 | 50 A | Body control module voltage quality module. |
| 53 | 25 A | Trailer tow park lamps relay. Trailer tow control module. |
| 54 | 40 A | Electronic limited slip differential relay. |
| 55 | 40 A | Auxiliary blower. |
| 56 | 20 A | Power point #4. |
| 58 | 5 A | Not used (spare). |
| 59 | — | Not used. |
| 60 | 5 A | Not used (spare). |
| 61 | 25 A | Not used (spare). |
| 62 | 25 A | Not used (spare). |
| 63 | 25 A | 4×4 module. |
| 64 | — | Not used. |
| 65 | — | Not used. |
| 66 | — | Not used. |
| 67 | — | Not used. |
| 69 | 30 A | Power liftgate module. |
| 70 | 40 A | Anti-lock brake system and parking brake module. |
| 71 | 25 A | 4×4 module. |
| 72 | — | Not used. |
| 73 | — | Not used. |
| 74 | 10 A | Trailer tow backup lamps. |
| 75 | — | Not used. |
| 76 | 50 A | Body control module power 2. |
| 77 | 30 A | Climate control seat module. |
| 78 | — | Not used. |
| 79 | — | Not used. |
| 80 | 10 A | Heated wiper park. |
| 81 | — | Not used. |
| 82 | — | Not used. |
| 83 | 15 A | Not used (spare). |
| 84 | — | Not used. |
| 85 | — | Not used. |
| 86 | 5 A | USB smart charger #5. |
| 87 | 5 A | USB smart charger #3. |
| 88 | 10 A | Multi-contour seats relay. |
| 89 | 40 A | Power running boards. |
| 91 | — | Not used. |
| 93 | 15 A | Heated mirrors. |
| 94 | 5 A | USB smart charger #1. |
| 95 | 10 A | USB smart charger #2. |
| 96 | 30 A | Rear wiper motor relay. |
| 97 | 40 A | Not used (spare). |
| 98 | 15 A | Transmission oil pump. |
| 99 | 40 A | Heated backlight. |
| 100 | 20 A | Power point #5. |
| 101 | 25 A | Electric fan 2. |
| 102 | — | Not used. |
| 103 | — | Not used. |
| 104 | — | Not used. |
| 105 | — | Not used. |
Note: Spare fuse amperage may vary.
| Relay Number | Protected Component |
|---|---|
| R02 | Powertrain control module. |
| R05 | Electric fan 2. |
Passenger Compartment Fuse Box Diagram

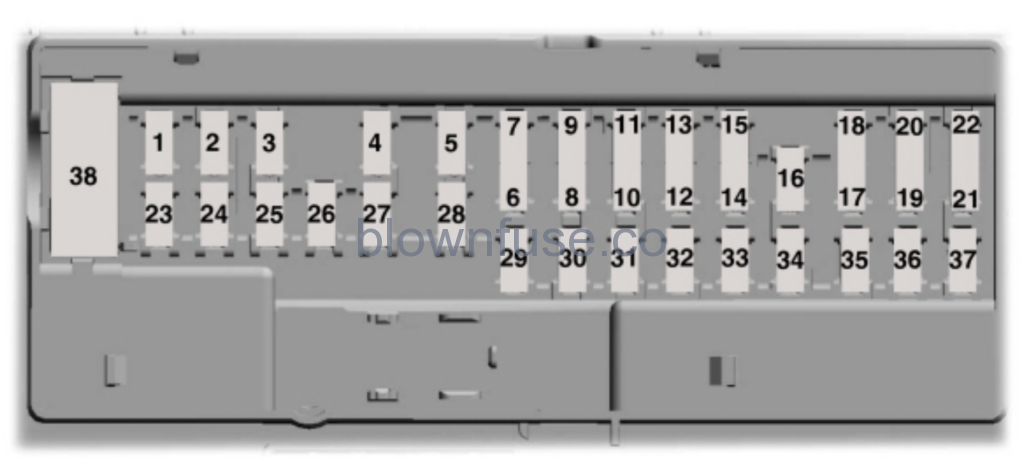

The fuse box is in the passenger compartment under the dashboard. You may need to remove a trim panel to access the box.

| Fuse Number | Fuse Rating | Protected Component |
|---|---|---|
| 1 | — | Not used. |
| 2 | 10 A | Driver seat switch. |
| 3 | 7.5 A | Driver door unlock. |
| 4 | 20 A | Speaker amplifier. |
| 5 | — | Not used. |
| 6 | 10 A | Smart datalink connector logic. |
| 7 | 10 A | Rear audio control module. |
| 8 | 5 A | Wireless accessory charger. Hands-free liftgate module. |
| 9 | 5 A | Keypad. Combined sensor module. |
| 10 | — | Not used. |
| 11 | — | Not used. |
| 12 | 7.5 A | Instrument cluster. |
| 13 | 7.5 A | Steering column control module. Smart datalink connector logic. Climate control module. Gear shift module. |
| 14 | 15 A | Brake switch. |
| 15 | 15 A | SYNC. |
| 16 | — | Not used. |
| 17 | — | Not used. |
| 18 | 7.5 A | Gear shift module. Column shifter. |
| 19 | 5 A | Telematics control unit module. |
| 20 | 5 A | Ignition switch. |
| 21 | 5 A | In-vehicle temperature and humidity sensor. |
| 22 | 5 A | Electrochromic mirror. Second row heated seat module. |
| 23 | 30 A | Power window switch. Power mirror switch. Left-hand front door zone module. |
| 24 | 30 A | Moonroof logic. |
| 25 | 20 A | Speaker amplifier 2. |
| 26 | 30 A | Right-hand front door zone module. |
| 27 | 30 A | Left-hand rear door zone module. |
| 28 | 30 A | Right-hand rear door zone module. |
| 29 | 15 A | Adjustable pedals. |
| 30 | 5 A | Trailer tow control module. |
| 31 | 10 A | Rear climate control module. Drive mode switch module. Terrain management switch. Radio frequency transceiver module. 4×4 switch. |
| 32 | 20 A | Audio control module. |
| 33 | — | Not used. |
| 34 | 30 A | Run/start relay. |
| 35 | 5 A | Not used (spare). |
| 36 | 15 A | Image processing module A. Automated park assist module. Continuous control damping module. |
| 37 | 20 A | Heated steering wheel. |
| 38 | 30A Circuit Breaker | Left-hand rear power window. Right-hand rear power window. |
Note: Spare fuse amperage may vary.
